200吨金属拉伸成型油压机 200吨多功能四柱油压机

三梁四柱油压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型

tags:

在线订购

产品详情

产品详情

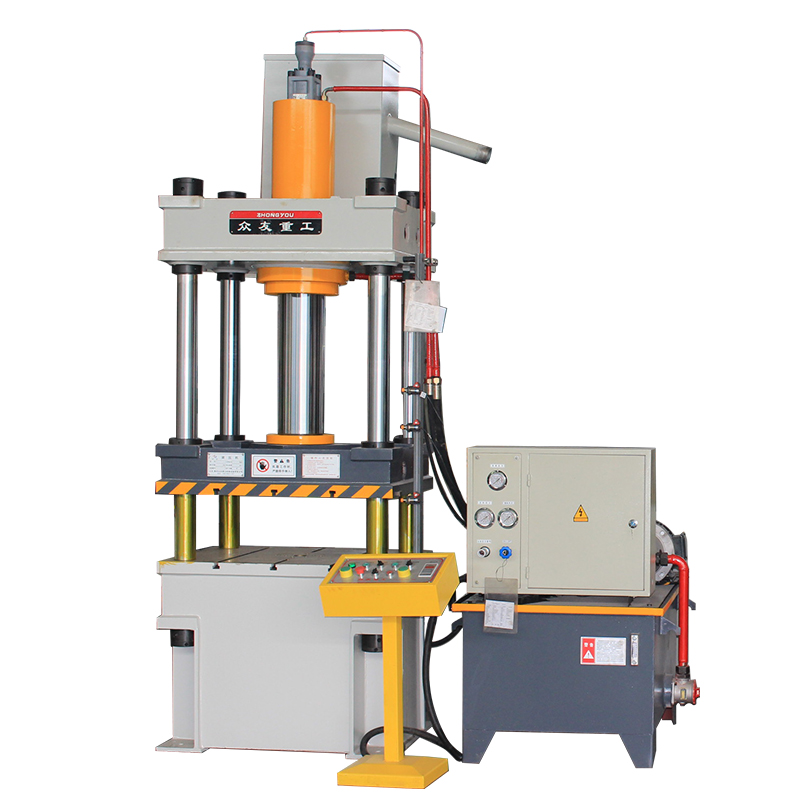

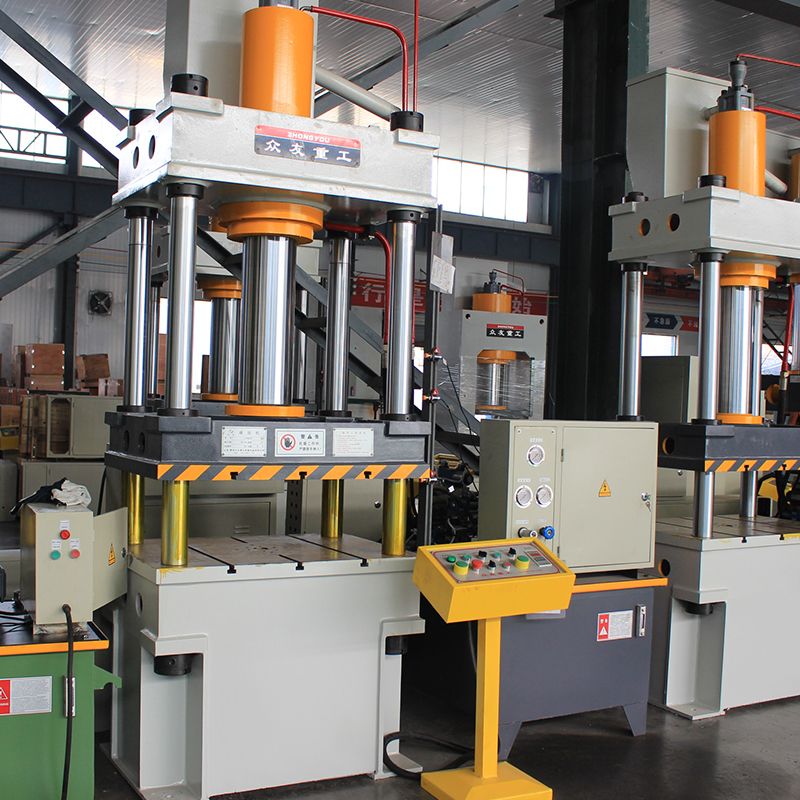

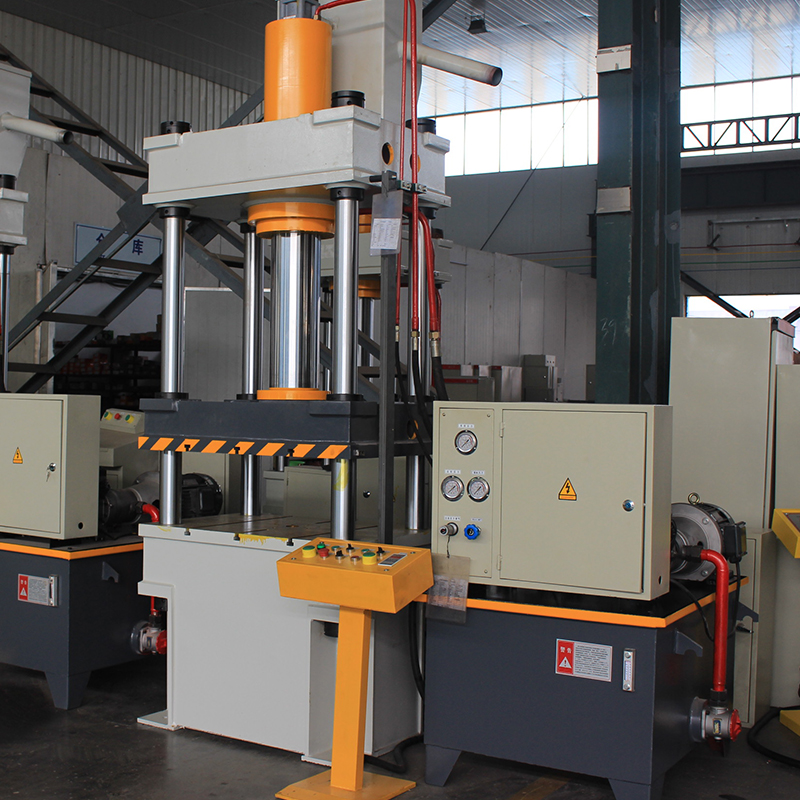

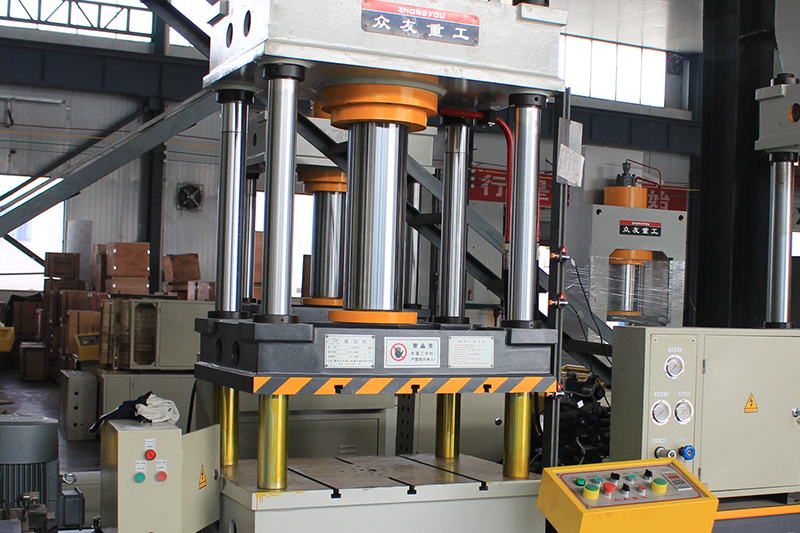

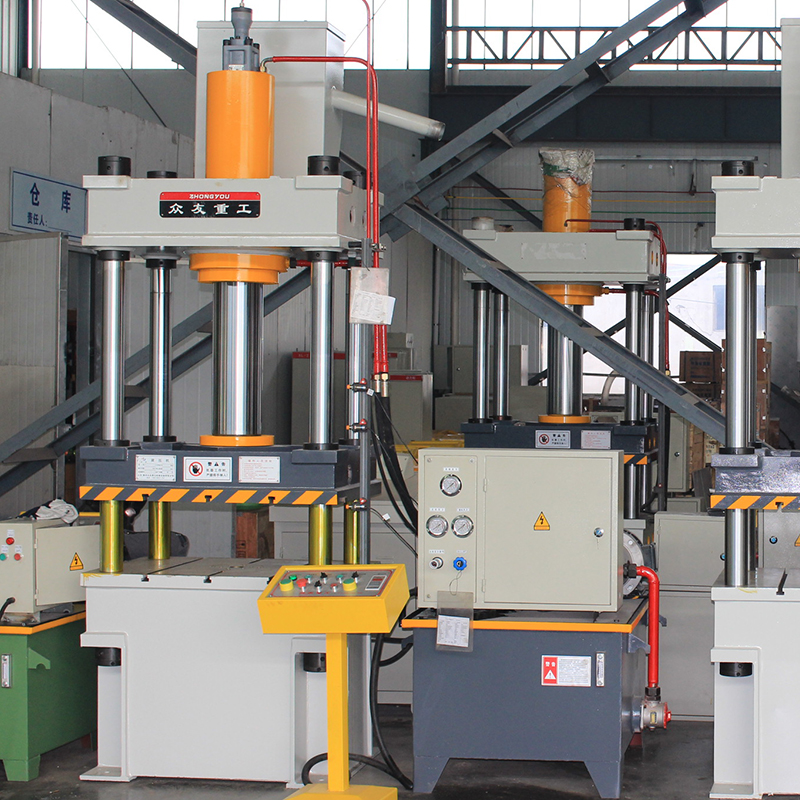

本机为一台200吨金属拉伸成型油压机，从机身结构上看，称为200吨三梁四柱油压机，单缸设计结构。一般我公司可根据用户需求设计为双缸，多缸结构。机器主要由主机、液压系统、控制机构三大部分组成。主机包括机身、油缸、油箱等。液压系统包括电机、油泵、阀块、阀件、管路等。控制机构包括限程装置、管路及电气控制箱等

机身结构

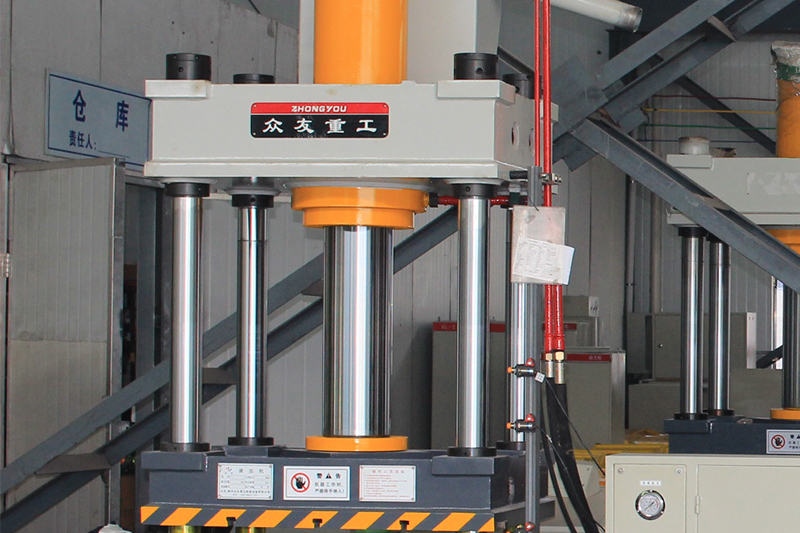

油压机机身

200吨金属拉伸成型油压机以镀锌板为基板，工作台、滑块为整体45#铸钢，镀锌板为基板，采用优质环保聚酯烤漆为面漆

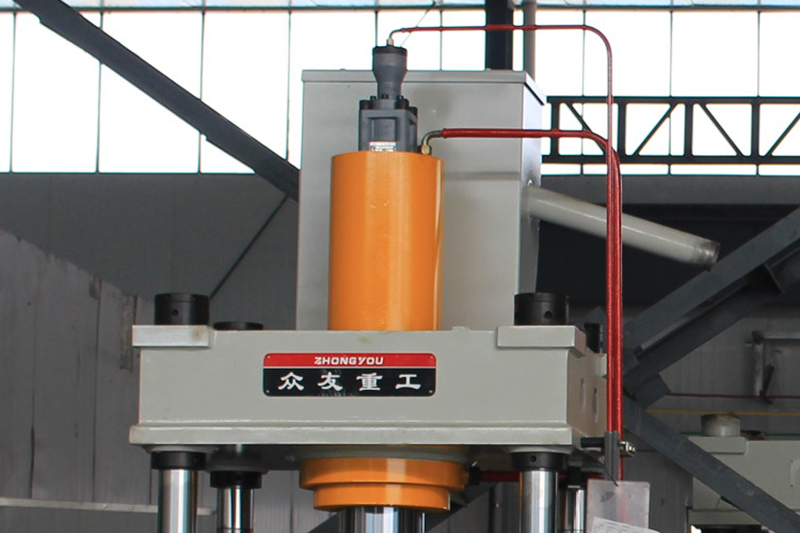

油压机主缸

机器的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命

液压系统

200吨金属拉伸成型油压机采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音

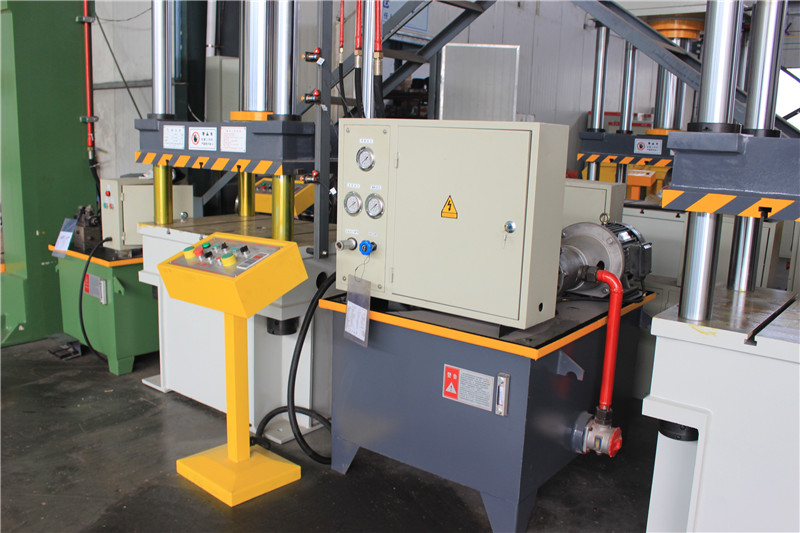

电器系统

机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全

操作系统

采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求

设备优势特点

1、四柱式结构，机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品；结构紧凑、性价比高经济适用。

2、液压控制采用插装阀集成系统，冲击小、动作可靠，泄露点少。

3、油缸采用整体锻打并经精密研磨，新型油缸密封元件，在高压状态下使用可靠性强，寿命长。

4、拉伸、压边滑块可连成一体，实现单动工艺动作。导轨自动润滑装置。有利提高工作效率和操作安全。

5、四柱采用高强度合金钢制作，表面镀硬铬，耐磨性好；

6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。

7、电气系统采用P L C控制。

8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

9、工作压力、行程可在规定范围内按工艺要求调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式

YQ32系列三梁四柱油压机
项目	200t-BK	250t	250t-K	315t-A	315t-B	315t-C	315t-D	500t-A	500t-B
液体压力Mpa	25	25	25	25	25	25	25	25	25
滑块有效行程mm	600	400	600	400	600	600	800	600	800
开口高度mm	1000	800	1000	700	1000	1000	1250	1000	1500
工作台有效面积	800*800	800*800	800*800	700*700	800*800	1000*1000	1260*1160	1500*1500	2500*1400
空程下降速度mm/s	190	32	160	60	60	80	100	100	120
压制速度mm/s	12-18	8-15	8-15	7	6	6	6-12	8-12	8-12
回程速度mm/s	100	26	70	60	60	60	60	80	80
电机功率KW	11	15	15	15	15	15	22	37	37
顶出力t	50	50	50	50	50	63	63	100	100
顶出行程mm	300	300	300	300	300	300	300	300	350

YQ32系列三梁四柱油压机
项目	630t-A	630t-B	630t-C	800t	1000t	1250t	1600t	2000t
液体压力Mpa	25	25	25	25	25	25	25	25
滑块有效行程mm	400	900	900	900	900	900	900	900
最大开口高度mm	1200	1500	1500	1500	1500	1600	1600	1600
工作台有效面积	1200*1000	1600*1000	2200*1600	1500*1500	1500*1500	1700*1600	2000*1600	2000*2000
空程下降速度mm/s	100	100	100	100	80	80	80	80
压制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10	6-10
回程速度mm/s	60	60	60	60	50	45	40	40
电机功率KW	45	45	45	37*2	37*2	37*2	37*2	45*2
顶出力t	100	100	100	125	125	200	200	250
顶出行程mm	350	350	350	350	350	450	450	450

滕州众友重工机械设备有限公司是我国油压机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备，工艺装备先进,专业生产常规油压机、四柱油压机、小型油压机、单臂油压机、多功能油压机、框式油压机、龙门油压机、卧式油压机、三梁四柱油压机各类油压机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台，深受用户欢迎

1.关于质量，你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的油压机生产经验。整机检测100%合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求，量身定制油压机设计方案。
3.是否提供技术支持?
众友重工油压机，72小时内免费提供设计方案。
4.你们的产品有资质认证吗？
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证，拥有多项产品创新专利及荣誉证书。
5.滕州众友重工的优势
我们拥有自主厂房，自主品牌，16年的生产经验，完善的售前售后服务，工人生产经验丰富，原料源于大品牌，产品质量有保障，价格优惠
6.滕州众友重工油压机厂家地址
山东省滕州市经济开发区兴业北路219号

联系我们：13562463338

※ 本网站的图片、价格仅供参考，具体以实物为准。欢迎来电来函咨询
