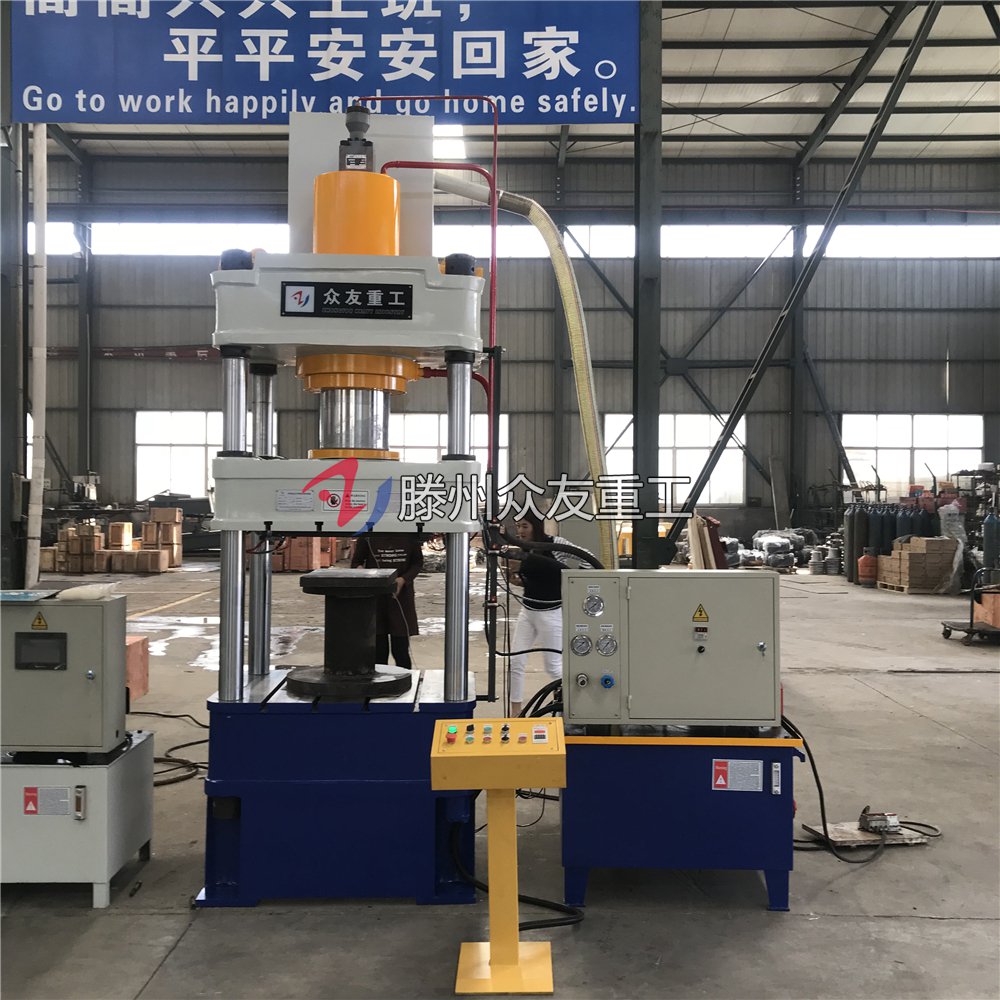

200吨铸钢件800x800压月饼盒深压纹四柱油压机

压纹油压机的横梁结构： 压纹油压机活动横梁结构计划活动横梁的首要效果: 压纹油压机与工作缸柱塞杆联接传递油压机的力，通过导向套沿立柱导向面上下往复运动;设备固定模具及东西等。因此需要有较好的强度、刚度及导向结构压。压纹油压机活动横梁上部与工作缸柱塞相连，下部与上模座相连，梁体结构和受力状况都很凌乱。当油压机工作时，压纹油压机高压液体效果于柱塞的力是通过活动横梁及上砧传递到锻件上而做功，活动横梁的上下运动则依托梁与立柱的导向设备。压纹油压机活塞杆与横梁的联接压纹油压机刚性联接柱塞下端刺进活动横梁内。此种联接办法在偏疼载时，柱塞跟从活动横梁一起倾斜，将动梁所受偏疼力矩的一部分传给工缸导向套，使导向套承受侧向水平推力或一对力偶，然后加剧导向套及封的磨损。单缸油压机或三缸油压机的中间工作缸多采用此种结构。压纹油压机在活塞杆焊接法兰用螺钉与横梁联接，用12根螺钉，到达预紧的目的。下横梁结构计划下横梁的刚度需要应略严一些，以保证悉数压机的刚性。压纹油压机下横梁直接与立柱、拉杆、工作台、回程缸和顶出器相连，梁体结构和受力状况都很凌乱。对于下横梁，其计划原则与上横梁相同，是在满意相连部件*小几何尺度需要和技能需要的条件下，尽可能减缩其纵向、横向尺度，这是有用提高梁的刚度、强度和减轻压纹油压机梁的分量应首要把握的首要原则。两面均设有一与滑块下平面平行的齿轮轴。轴两端固定的大小相同的齿轮与固定在机身支柱上的齿条相啮合。这样就保证了滑块的平行运动。其运动精度取决于齿轮节圆直径、轴的刚度和齿轮齿条啮合的精度，有的结构设计把齿轮轴布置于上横梁上，两齿条固定于滑块上。同步连杆式结构原理是利用两平行四边形原理保证滑块平行运动。这一结构类似双点式机械压力机。采用机械同步装置后滑块精度大为提高，并大大减小了偏载下导轨面上的挤压应力和改善了应力分布情况。
欢迎来电咨询，咨询电话：13564263338
