100T粉末成型油压机 100吨三梁四柱压鱼饵油压机

全自动粉末成型油压机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。它常用于压制工艺和压制成形工艺

tags:

在线订购

产品详情

产品介绍

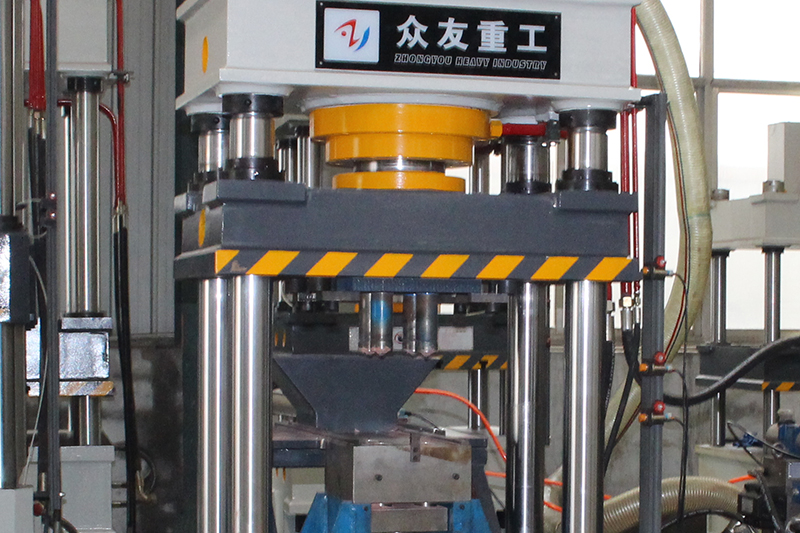

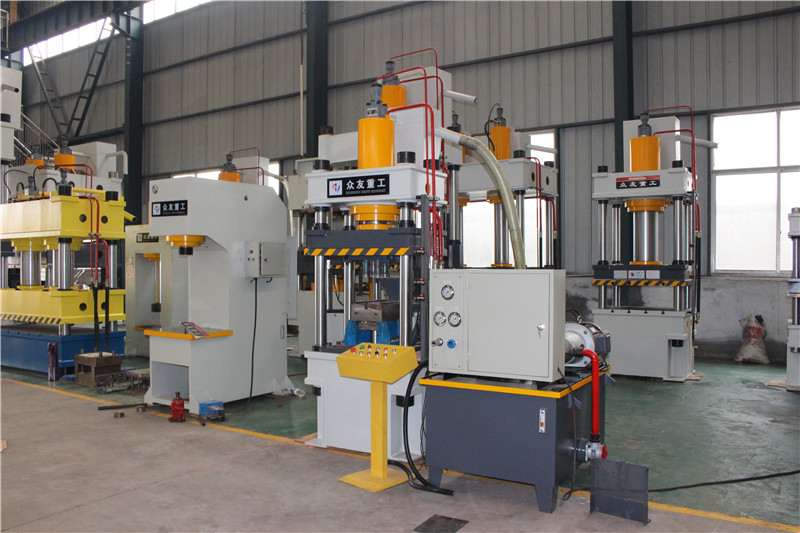

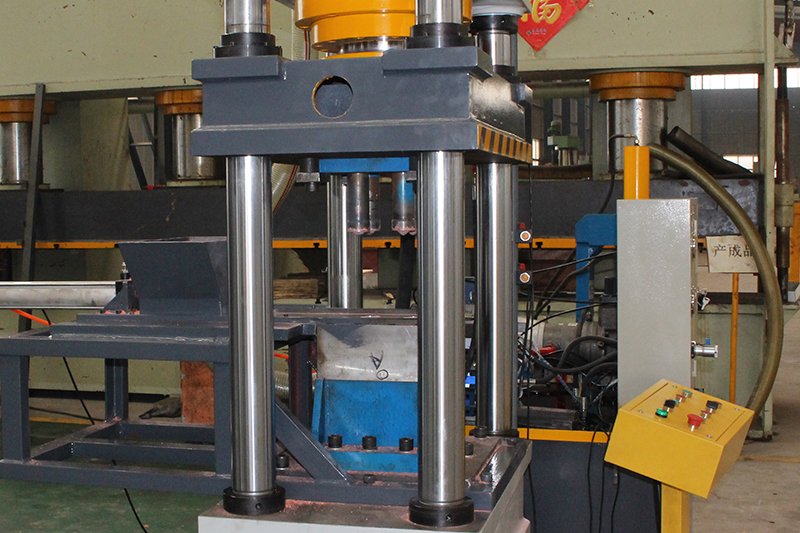

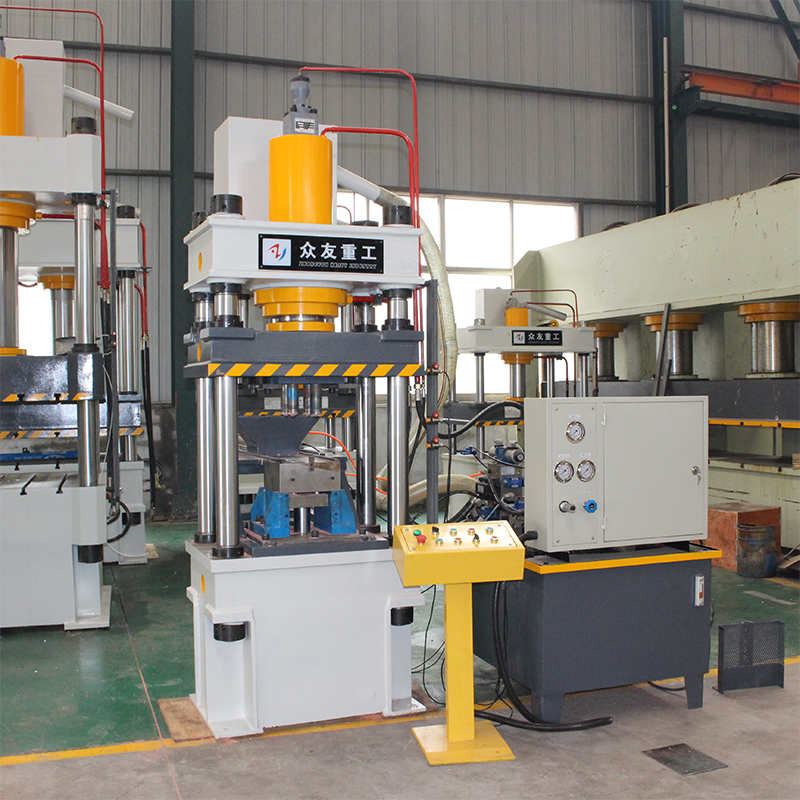

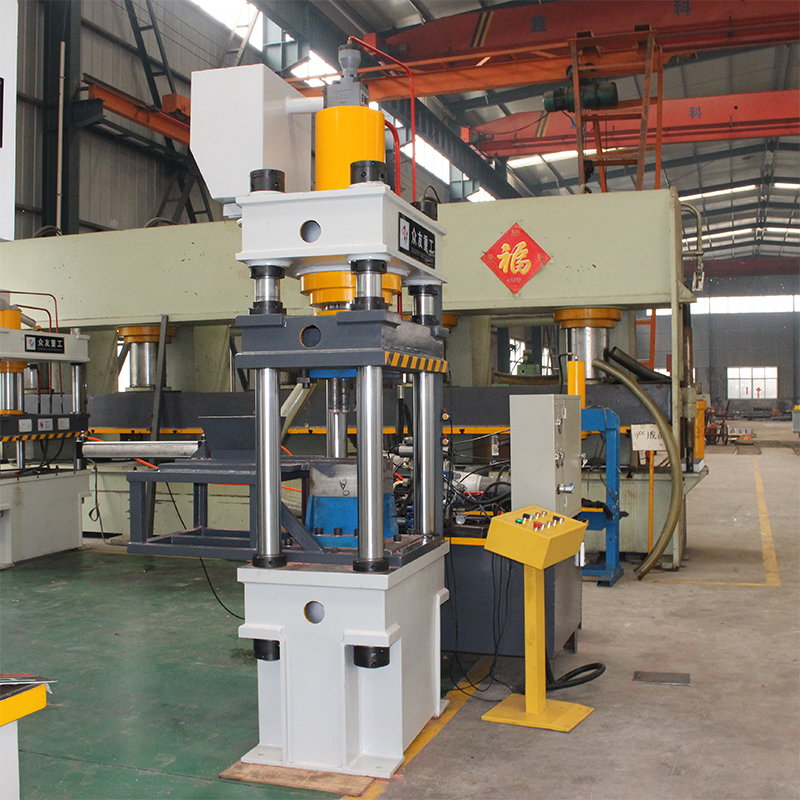

100T粉末成型油压机主机采用三梁四柱式结构，具有操作简便、工作可靠，并可根据具体成型工艺要求增加相应的辅助装置，以适应较为复杂零件的生产。三梁四柱油压机结构简单经济实用，它由上横梁，滑块，工作台，立柱，主缸，液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞，整机结构简单，工艺性较好。机身由上横梁，活动横梁，工作台和四根立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞联接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生力量，对制件进行压力加工

产品结构

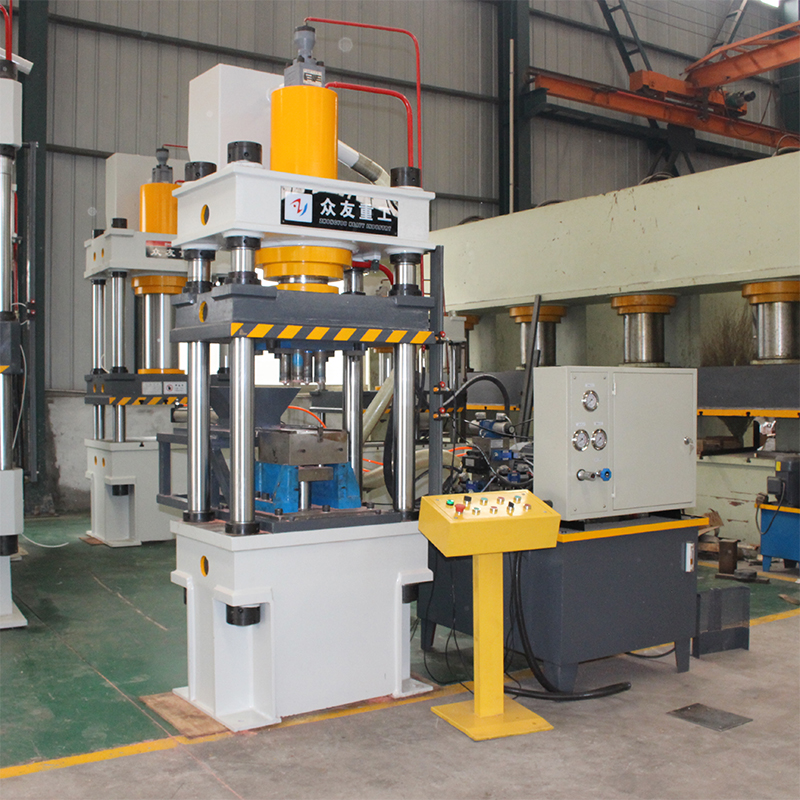

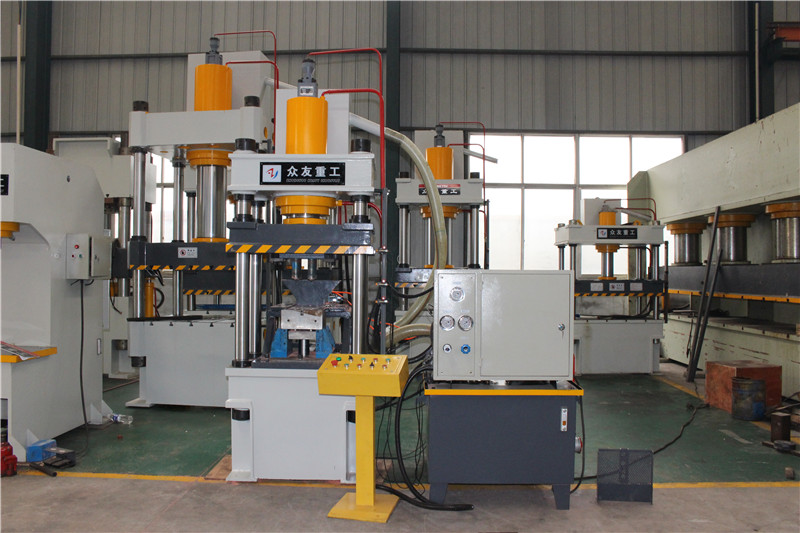

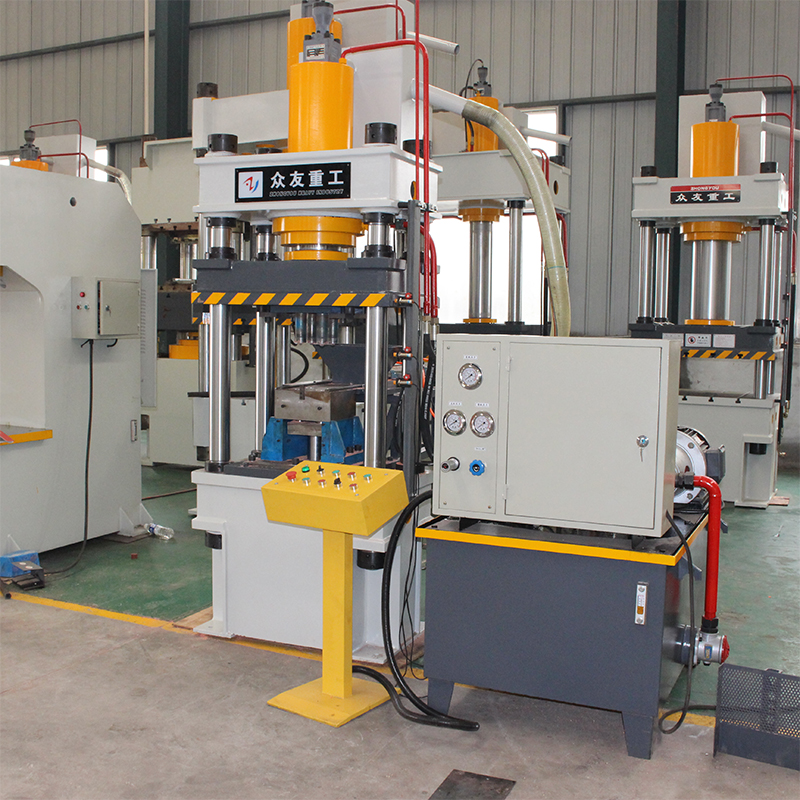

100T粉末成型油压机由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成

1、机身

主机，机身采用三梁四柱式结构：它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成

2、主缸

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘

3、液压站

液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成

油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气

100T粉末成型油压机性能特点

1、本机采用液压传动，高度专业整体阀块，超大流量通径，使系统压力损失少,密封性能好

2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺，即使在长期大负荷的情况下工作，系统也不会出现力不从心的现象

3、系统设计预泄荷装置，大程度消除了液压冲击

4、先进的快速装置，确保用户的生产需求

5、电器部分采用进口PLC全自动控制系统，抗干扰能力强、故障率低

6、机体采用整体钢结构，强度高，稳定性好，不需要安装地脚螺钉

YQ32系列三梁四柱油压机
项目	200t-BK	250t	250t-K	315t-A	315t-B	315t-C	315t-D	500t-A	500t-B
液体压力Mpa	25	25	25	25	25	25	25	25	25
滑块有效行程mm	600	400	600	400	600	600	800	600	800
开口高度mm	1000	800	1000	700	1000	1000	1250	1000	1500
工作台有效面积	800*800	800*800	800*800	700*700	800*800	1000*1000	1260*1160	1500*1500	2500*1400
空程下降速度mm/s	190	32	160	60	60	80	100	100	120
压制速度mm/s	12-18	8-15	8-15	7	6	6	6-12	8-12	8-12
回程速度mm/s	100	26	70	60	60	60	60	80	80
电机功率KW	11	15	15	15	15	15	22	37	37
顶出力t	50	50	50	50	50	63	63	100	100
顶出行程mm	300	300	300	300	300	300	300	300	350

YQ32系列三梁四柱油压机
项目	630t-A	630t-B	630t-C	800t	1000t	1250t	1600t	2000t
液体压力Mpa	25	25	25	25	25	25	25	25
滑块有效行程mm	400	900	900	900	900	900	900	900
最大开口高度mm	1200	1500	1500	1500	1500	1600	1600	1600
工作台有效面积	1200*1000	1600*1000	2200*1600	1500*1500	1500*1500	1700*1600	2000*1600	2000*2000
空程下降速度mm/s	100	100	100	100	80	80	80	80
压制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10	6-10
回程速度mm/s	60	60	60	60	50	45	40	40
电机功率KW	45	45	45	37*2	37*2	37*2	37*2	45*2
顶出力t	100	100	100	125	125	200	200	250
顶出行程mm	350	350	350	350	350	450	450	450
