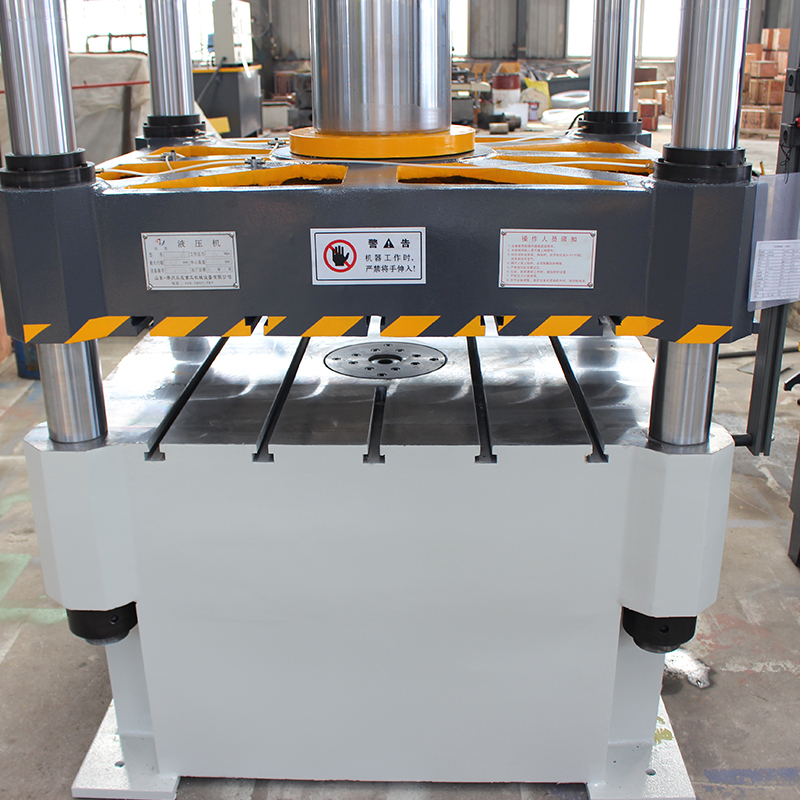

机身由上横梁,活动横梁,工作台和四根立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞联接成一整体,以立柱为导向做上下运动,传递工作缸的内产生力量,对制件进行压力加工
tags:
机身由上横梁,活动横梁,工作台和四根立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞联接成一整体,以立柱为导向做上下运动,传递工作缸的内产生力量,对制件进行压力加工
tags:

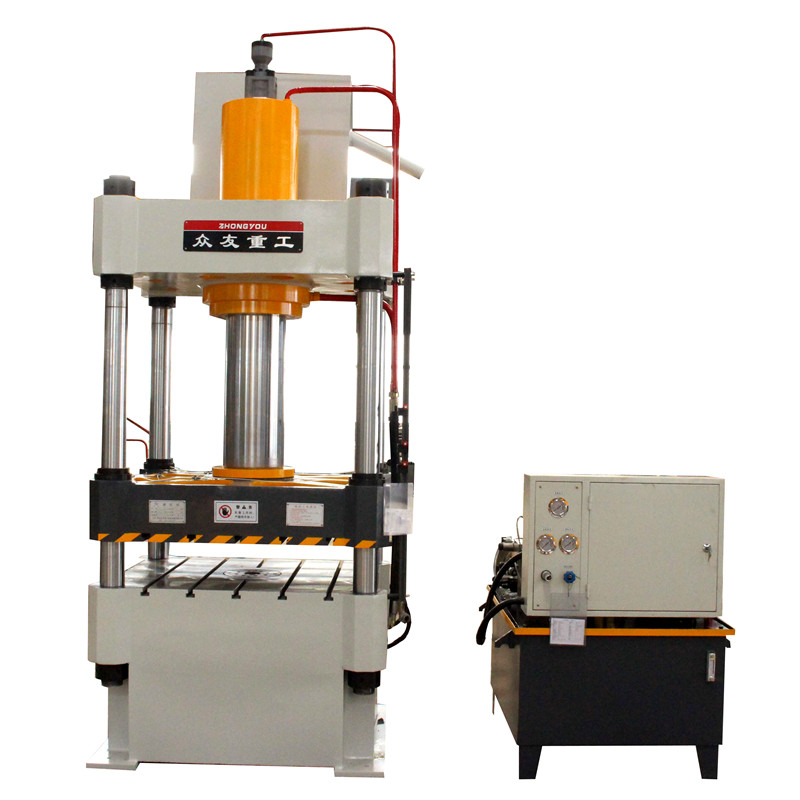

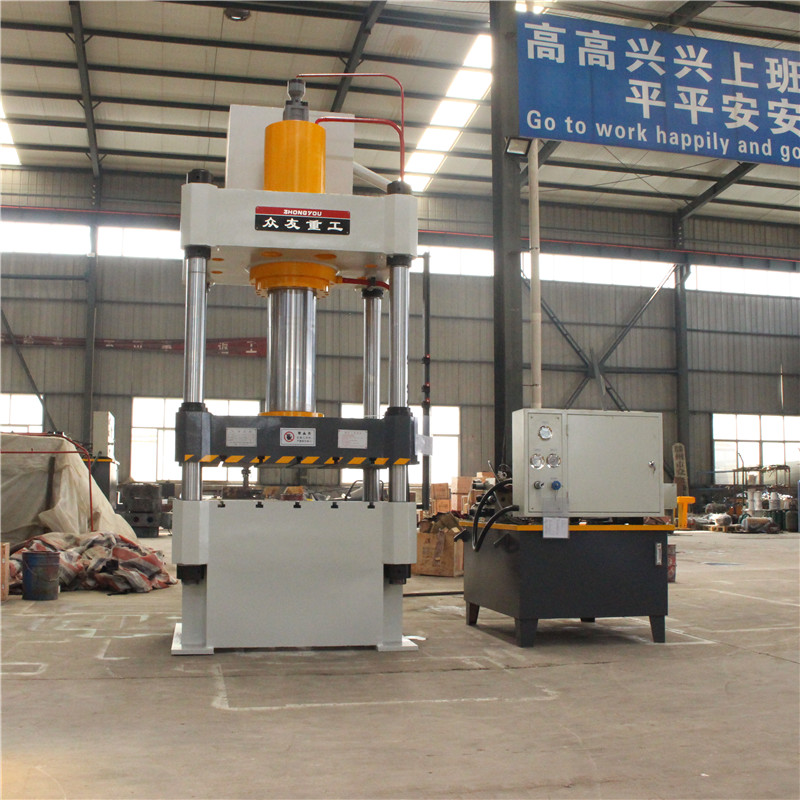

三梁四柱压力机是一种最常见的油压机结构形式之一,又称万能压力机,是一种以液压油为工作介质,用来传递能量以实现各种工艺的机器。山东滕州众友重工机械设备有限公司自主研发生产设计的200吨四柱大台面油压机为四梁四柱结构,配备专用的移粉和液压比例浮动成型技术,使制品成型密度得到有效控制。装料、成型、脱模三位置的机械挡块定位及无级调整机构,确保了制品几何尺寸的稳定可调。台阶类产品移粉位置无级可调,产品密度均匀。200吨四柱大台面油压机能较好的控制高度公差,材料利用率及生产效率高,由PLC电脑控制,无需人工操作,自动化程度高,提高生产效率;对工人操作水平要求低,噪声和振动小等优点。设备油缸由专业厂家加工组装,经久耐磨,运行平稳,可长期连续无故障生产
1、计算机优化结构设计,三梁四柱结构,简单、经济、实用。
2、200吨四柱大台面油压机控制采用插装阀系统,工作可靠,使用寿命长,液压冲击小,减少了连接线和泄漏点。
3、独立的电气控制系统,运行可靠,操作直观,维护方便。
4、200吨四柱大台面油压机采用按钮集中控制,可调节,双手操作,两次循环。
5、200吨四柱大台面油压机通过操作方式的选择,可以实现固定工艺、恒压两种成型工艺,以及保压延时的性能。
安全操作事项
1.不了解机器结构性能或操作程序者不应擅自开动机器
2.机器在工作过程中,不应进行检修和调整模具
4.不得超载或超过最大偏心距使用
7.每天工作结束:将滑块放至最下位置
YQ32系列三梁四柱油压机 | |||||||
项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
压制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
顶出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
顶出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱油压机 | |||||||
项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
顶出力t | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
顶出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
可选配附件或功能:
5、 滑块安全栓
